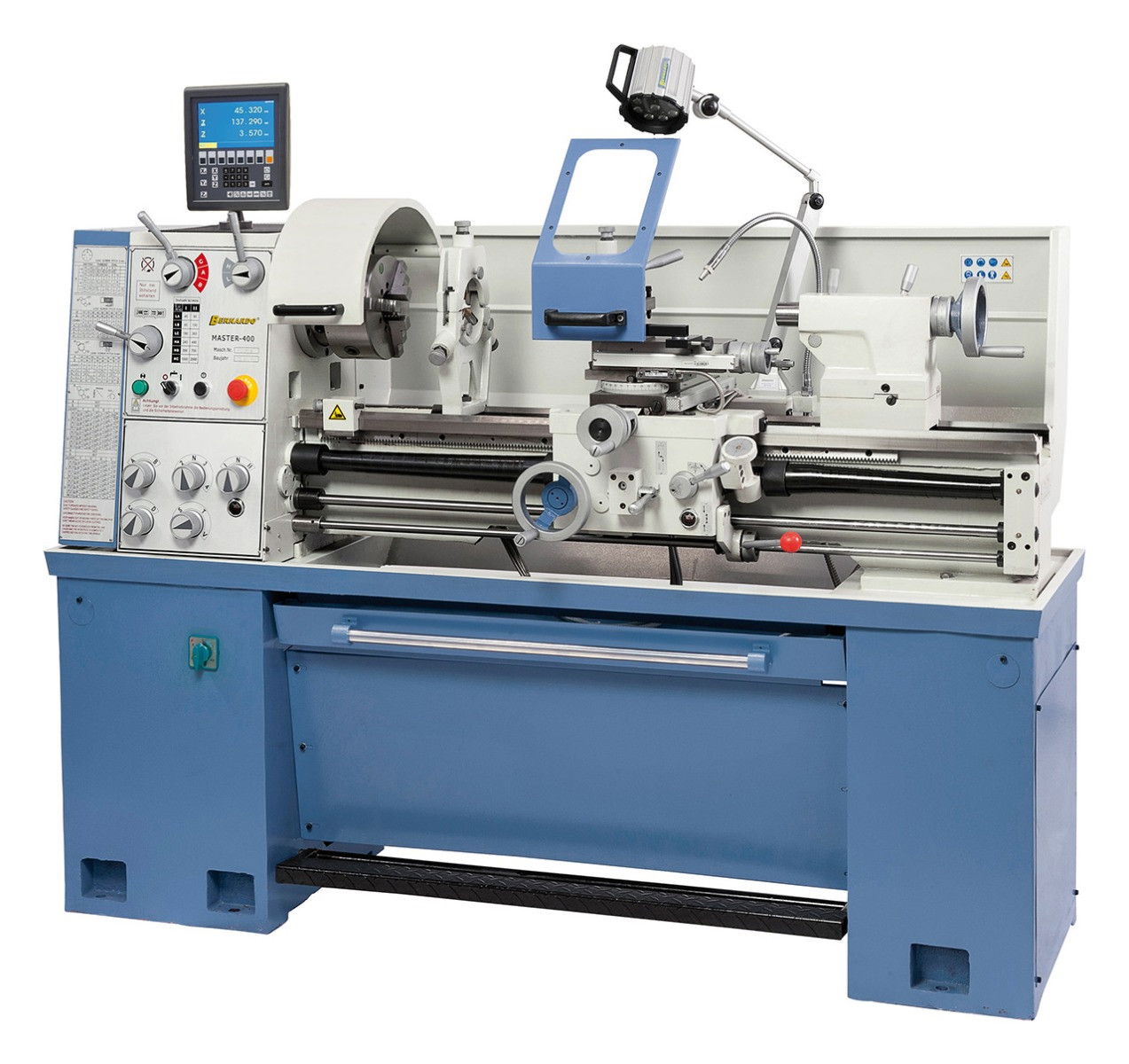

Bernardo Master 400 univerzális esztergagép + 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
Javasolt felhasználás: ipari
Egységár (darab):
Bruttó: 4.443.222 Ft
Nettó: 3.498.600 Ft
Cikkszám:
03-1289BXLMárka:
BernardoA termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
A Master 400 egy kompakt felépítésű univerzális esztergagép széleskörű alkalmazási területtel és mindenekelőtt meggyőző a 400 mm-es esztergaátmérő, valamint az 52 mm-es orsófurat által. Konstrukciója alapján (felépítési mód, teljesítmény, előretolás, ...) képzési műhelyekben, de szerszámgyártásban és szerelőüzemekben is sikeresen alkalmazható.
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására.
- Elektromechanikai lábfék a mellékidők csökkentésére.
- Edzett és csiszolt fogaskerekek az előretolási hajtóműben is.
- Könnyen kezelhető, stabil gép vezér- és vonóorsóval.
- Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású.
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíziós kivitelezésben.
- Gépalapzat nehéz öntvénykivitelezésben.
- Nyeregszeget kúpesztergáláshoz ± 5 mm-rel el lehet tolni.
- Ideális szakiskoláknak, szerelőüzemekben és képzési műhelyekben.
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható.
- Helytakarékos felépítési lehetőség az elülső irányba kihúzható forgácskád által.
- Kivehető híd nagy átmérőjű munkadarabok megmunkálásához.
- Optimális ár-teljesítmény arány, modern külső.
- Sorozatszerűen integrált csúszókuplunggal.
Műszaki adatok:
|
Csúcstávolság
|
1000 mm
|
|
Csúcsmagasság
|
200 mm
|
|
Körmozgás-átmérő gépágyon
|
400 mm
|
|
Körmozgás-átmérő könyök-hajlaton
|
560 mm
|
|
Körmozgás-átmérő síkszánon
|
240 mm
|
|
Gépágy szélesség
|
210 mm
|
|
Orsófurat
|
52 mm
|
|
Orsófelvétel
|
DIN 55029, D1-5
|
|
Fordulatszám tartomány
|
(12) 45 - 2000 ford./perc
|
|
Hosszanti-előretolási tartomány
|
(27) 0,06 - 2,78 mm/ford.
|
|
Síkelőretolási tartomány
|
(22) 0,01 - 0,72 mm/ford.
|
|
Metrikus menet
|
(36) 0,8 - 14 mm
|
|
Collmenet
|
(30) 2 - 28 menet/1"
|
|
Szegnyereg-átmérő
|
45 mm
|
|
Szegnyereg-táv
|
100 mm
|
|
Szegnyereg-felvétel
|
MK 4
|
|
Motor teljesítmény
|
2,0 / 2,4 kW
|
|
Gép méretei (Sz x Mé x Ma)
|
1860 x 800 x 1600 mm
|
|
Kb. súly
|
810 kg
|
Szállítási terjedelem:
- 3-tengelyes helyzetmutató ES-12 V LCD kijelző
- 3-pofás tokmány DK11-200 mm / D5
- Síktárcsa 200 mm / D5, DIN 55029 szerint
- Rögzített lünetta - fogás diam. max. 90 mm
- Együttfutó lünetta - fogás diam. max. 70 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- Befogótárcsa 320 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Motor mágneses fékkel CE-norma szerint
- Alkalmazási szerszám
A képek csak illusztrációk!
